產品概述

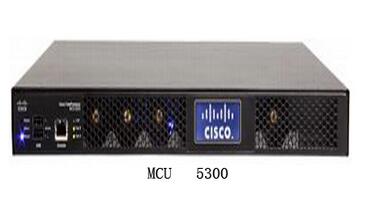

思科 TelePresence? MCU 5300 系列（MCU 5300 系列）多點控制單元 (MCU)，可以伴隨用戶視頻業務共同增長（圖 1 和 2）。作為一個可堆疊 MCU，它提供一臺入門級設備和靈活的端口配置，使視頻部署能夠隨網真使用情況共同 增長。此產品兼容所有主要供應商的標清和高清（分別為 SD 和 HD）終端，可為各與會者提供良好視頻體驗效果。


思科網真 MCU 5300 系列基于標準，并兼容所有主要供應商的終端




功能和優點

設計特點
■基于標準，兼容主要供應商的終端
■可選擇 MCU 工作在 HD 或 SD 視頻端口模式下
■使用軟件端口許可升級 MCU 端口容量
■可將兩個單元堆疊在一起，以增大容量
■易于使用、功能齊全的管理界面
■50 多種自定義布局
■全面的寬帶音頻支持
■支持會話發起協議 (SIP) 和 H.323 終端
■思科網真 PacketSafe 技術可大程度地降低網絡丟包的影響
■外觀緊湊：一個機架單元 (1RU) 高，19 英寸 機架安裝型

應用特點

■使用思科網真 ClearVision 技術將 SD 分辨率提升至4倍
■與思科網真管理套件集成
■與 Cisco Unified Communications Manager（版本 8.6 或更高版本）集成，可即時召開會議
■與思科網真 Conductor 集成
■使用獨立的 Cisco TelePresence ISDN 網關實現與 ISDN 網絡的完全互操作性
■支持思科網真 Multiway 技術

性能特點
■在各個端口上獨立分屏
■思科網真 Universal Port 技術有助于確保每位與會者都獲得良好體驗
■恒定端口容量
■每個站點的帶寬高達 4 Mbps
■視頻分辨率高達 1080p，每秒 30 幀 (fps)

產品規格
產品兼容性
■此產品基于標準，可與所有主要供應商的終端兼容。
通用轉碼和轉換
■同一會議內可組合使用 HD 和 SD。
■所有呼叫都會針對音頻和視頻自動進行轉碼和轉換。
■任何帶寬、分辨率、視頻或音頻編解碼器都可用于同一會議內的任何視頻通話。
■所有與會者都獨立編解碼。

本地化和自定義
■MCU 提供自定義交互式語音應答 (IVR))/自動總機音頻提示和視頻標題。
■MCU 提供屏幕上顯示的 unicode 會議和站點名稱。
■MCU 提供自定義 Web 界面歡迎消息。

內置 Web 服務器
■可以配置、控制和監控系統和會議。
MCU 功能
■從 W eb 服務器進行呼入或呼出
■獨立操作，或配合網閘操作均可
■可配置的音頻和視頻自助會議模式
■所有端口均采用高級分屏顯示
■自動選擇最佳布局
■終端利用遙控器或網頁選擇各自的布局
■50 多種定制布局
■利用遙控器或語音激勵方式大屏顯示發言人
■通過網頁或管理應用分配發言權。
■采用遠程控制或 W eb 創建遠端攝像頭控制通道
■站點的文本識別
■面向單一或全部站點發送屏幕文字信息
■內建會議預約排程軟件
■按需會議和自發會議
■MCU 提供自動演講模式
■在網頁上預覽會議或特定攝像頭
■可以自動連接到音頻會議
■與 Cisco Unified Communications Manager v8.6 或更高版本的即時會議功能集成后，可使用思科視頻 IP 電話與其他思科網真終端發起即興多方通話。




內容特點

■使用 H.239 或二進制層控制協議 (BFCP) 可實現雙路視頻功能。
■內容移交可以自動或合作完成。
■支持寬屏 (16:9) 和 4:3 寬高比的內容。
■用于實現內容傳遞最大容量的選件
■用于內容轉碼實現最大互操作性的選件。
■沒有內容支持的與會者可通過主視頻接收轉碼內容。
■MCU 提供 H.239 和 BFCP 內容共享：在 H.264 中高達 1080p? 在 H.263 中高達 720p

高清性能

■高達 1080p，30 fps 以及 720p，60 fps H.264 4 Mbps 連續呈現
■HD 音頻
■雙流視頻 H.239 模式下最高可支持至 1080p

語言

■英語是標準語言，也可選擇將其他語言包加載到系統中。

視頻和音頻規格

帶寬
■對于所有會議模式中的各個站點（包括高級連續呈現），在 H.263 和 H.264 中高達 4 Mbps

視頻標準
■H.261、H.263、H.263+、H.263++ 和 H.264

視頻分辨率
■從 QCIF 高達 1080p (1920 x 1080)，包括交錯式 iCIF 和 iSIF
■4:3 和 16:9 寬高比

幀速率
■高達 60 fps

音頻標準
■G.711、G.722、G.722.1、G.728、G.729、MPEG-4 AAC-LC、MPEG-4 AAC-LD 和 Polycom Siren14/G.722.1 Annex C

音頻特點
■寬帶音頻混合
■內置和可上載的自動總機語音提示
■使用網頁來實現自動增益控制、可調增益、電源指示和獨立的音頻靜音

網絡、安全和管理規格

協議
■H.323、SIP、H.235（高級加密標準 [AES]）、安全實時傳輸協議 (SRTP)、傳輸層安全 (TLS)、H.239（雙視 頻）、BFCP、H.243（主持人控制）、實時傳輸協議 (RTP)、HTTP、安全 HTTP (HTTPS)、動態主機配置協 議 (DHCP)、簡單網絡管理協議 (SNMP)、網絡時間協議 (NTP)、IPv4 和 IPv6

服務質量 (QoS)
■可配置差分服務代碼點 (DSCP) 或服務類型 (ToS)/IP 優先級

安全功能
■針對各用戶的七級訪問權限和特權
■嚴格的密碼策略
■受個人標識號 (PIN) 保護的會議
■會議鎖定
■安全的非 PC 硬件和操作系統
■AES 加密，128 位密鑰和 H.235
■SIP 加密
■TLS 證書驗證
■視頻防火墻選件 - 第二個以太網端口
■審核日志

接口
■RJ-45 以太網，10/100/1000 Mbps 全雙工和半雙工，手動或自動傳感
■RJ-45 串行端口
■狀態 LCD

系統管理
■XML 管理應用程序編程接口 (API)
■通過嵌入式 Web 服務器進行管理
■用于本地控制和診斷的 RS-232 端口
■用于診斷的系統日志
■可配置的事件日志和完整 H.323 以及 SIP 解碼
■配置備份到網絡
■通過以太網或 CompactFlash 執行安全升級
■呼叫詳情記錄 (CDR)
■SNMP

網絡恢復能力
■思科網真 PacketSafe 技術提供智能降速、數據包定步和丟包隱藏功能，可確保提供優質的視聽效果
■動態震蕩緩沖
■備用網守

物理規格

物理尺寸
■（高 x 寬 x 深）：1.75 X 17.4 X 16.7 英寸（44.5 x 442 x 423 毫米）(1RU)
■19 英寸 機架安裝型（提供套件）或獨立式

重量
■17.6 磅（8 千克）

功率
■100 - 240 VAC，50 - 60 赫茲
■1177 BTU/h（345 瓦）最大散熱量

環境數據
■工作溫度：32°F 至 95°F（0°C 至 35°C）環境溫度
■相對濕度低于 95%（非冷凝）

審批與標準
■歐洲安全標準：EN 60950-1:2005
■美國安全標準：UL 60950-1，第二版
■加拿大安全標準：CSA 60950-1-07
■CB 方案證書，CE 標記
■EMC：EN55022 A 類；EN61000-3-2；EN61000-3-3；EN55024；EN61000-4-2、-3、-4、-5、-6、-11；
FCC 第 15 部分 A 類；VCCI A 類；AS/NZS CISPR 22。
■符合 RoHS 規范
